트렌치

침출수 및 용수를 기능적으로 유도·처리하는
PC트렌치 배수 시스템

견적·구매 상담 카다로그 다운로드

PC트렌치

미리 성형한 제품으로 침출수와 용수를 계획된 흐름으로 유도·처리하는 건식 공법

유도·처리

원활한 배수 흐름

지하 공간에서 발생하는 침출수와 용수를 기능적으로 유도·처리합니다.

건식 공법

공정 간소화

공장에서 성형한 제품을 현장에서 조립·부착해 복잡한 콘크리트 공정을 줄입니다.

규격화

계획 시공

규격화된 제품으로 시공 품질을 관리하고 공정 계획을 세우기 쉽습니다.

제품 규격

OPEN TRENCH와 GRATING TRENCH의 대표 규격을 확인하세요.

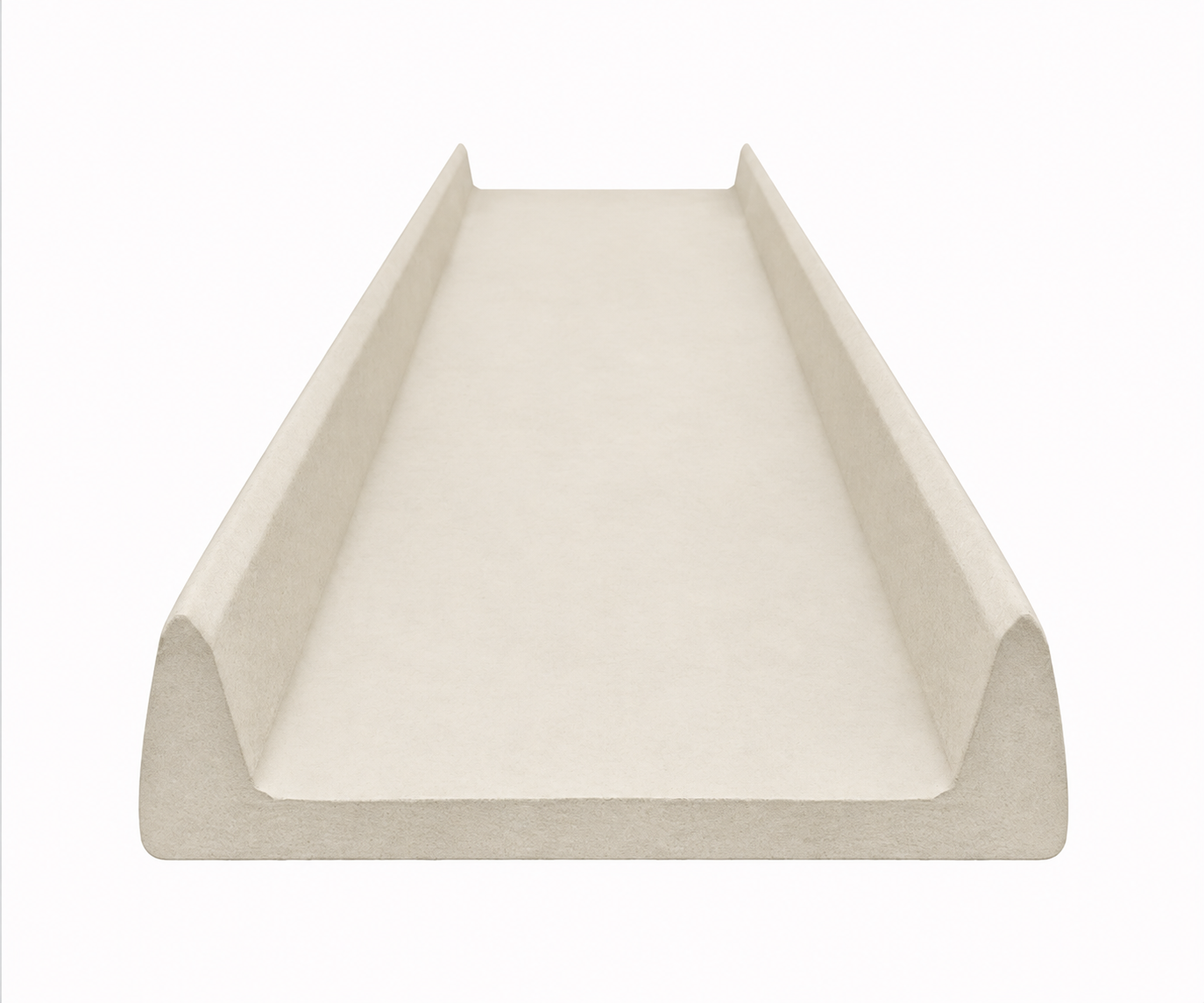

아이보리 색상의 오픈 트렌치 제품
OPEN TRENCH

오픈 트렌치

별도의 그레이팅 없이 사용하는 개방형 트렌치

제품 규격 · W × H

  1. 01150(W) × 40(H) mm
  2. 02150(W) × 50(H) mm
  3. 03200(W) × 40(H) mm
  4. 04200(W) × 50(H) mm
  5. 05200(W) × 60(H) mm

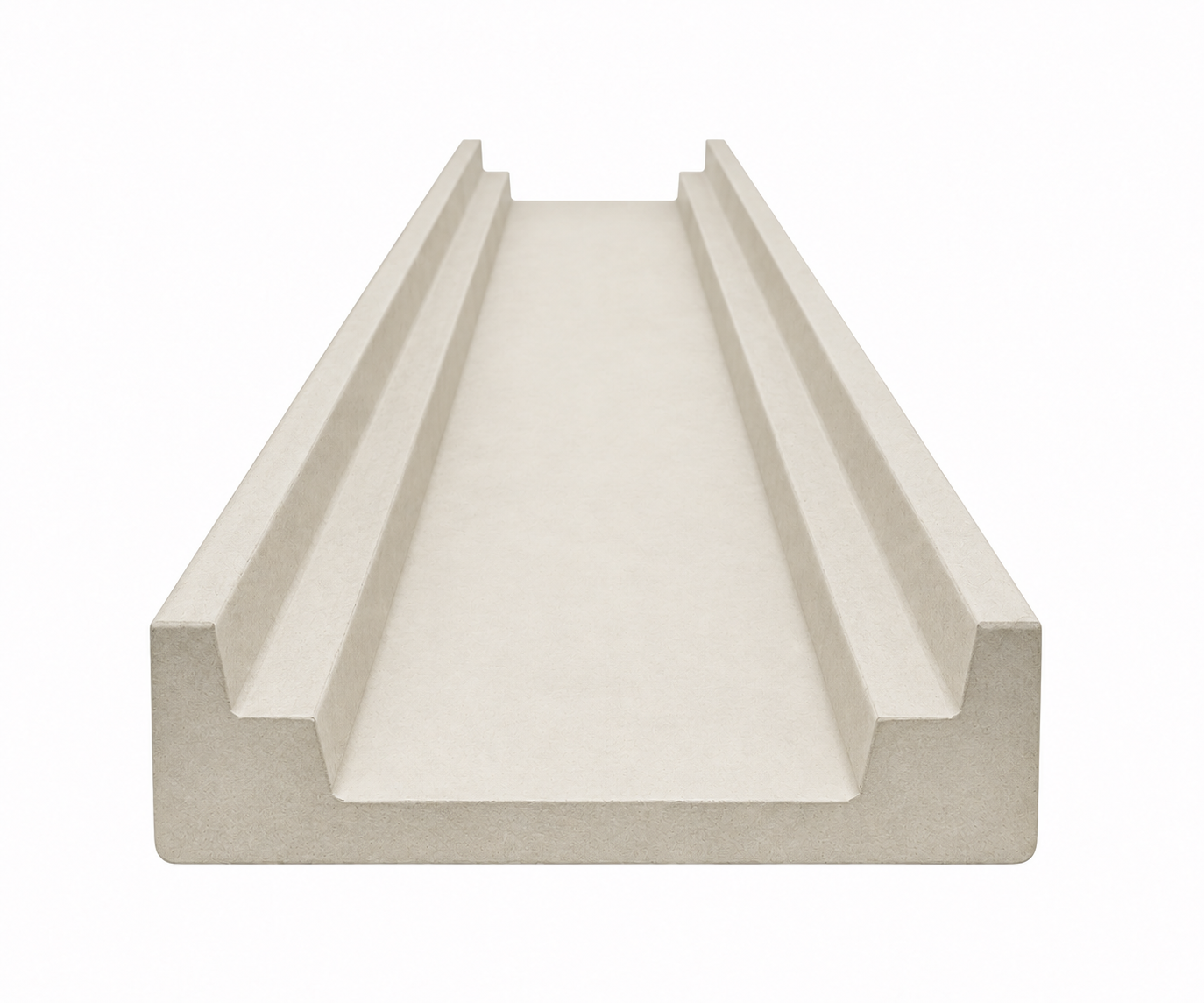

아이보리 색상의 그레이팅 트렌치 제품
GRATING TRENCH

그레이팅 트렌치

그레이팅 설치용 받침 턱이 적용된 트렌치

제품 규격 · W × H

  1. 01150(W) × 50(H) mm
  2. 02200(W) × 40(H) mm
  3. 03200(W) × 50(H) mm
  4. 04200(W) × 60(H) mm
  5. 05250(W) × 50(H) mm

규격은 참고 제품 자료 기준이며, 현장 적용 전 최신 자료를 확인해 주세요.

공정도

기존 습식 공법과 PC트렌치 건식 공법의 시공 흐름을 비교하세요.

기존 트렌치 · 습식

현장에서 공정을 나누어 시공

  1. 01형틀작업
  2. 02Con’c 타설
  3. 03양생
  4. 04거푸집 해체
  5. 05방수
  6. 06미장
PC트렌치 · 건식

조립과 접착, 두 단계로

규격화된 제품을 현장에서 조립·접착

  1. 01조립
  2. 02접착

시공 순서

레벨 작업부터 조인트 마감까지, PC트렌치 시공 흐름

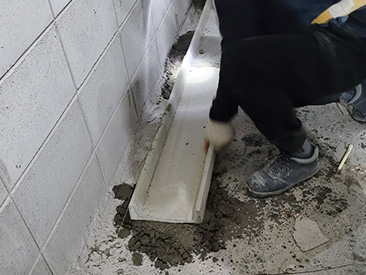

1단계 고정 및 레벨 작업
01 · 고정 및 레벨 작업설치 위치와 높이 확인

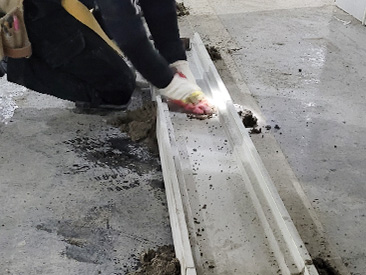

2단계 조인트 매지 작업
02 · 조인트 매지 작업제품 연결부 마감

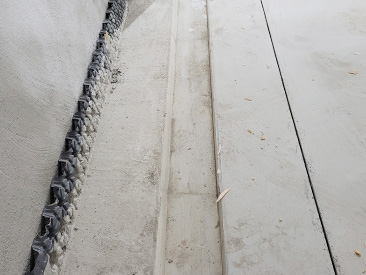

3단계 시공 완료
03 · 시공 완료배수 흐름과 마감 확인
